1.适用范围
本技术手册仅适用于第三代户外P2.604 配合 500*1000 压铸铝箱体。
2.产品说明
2.1. 户外表贴全彩 P2.604 主要是由模组、电源、控制系统、排线、电源线，航插线，然
后再固定到压铸铝箱体上而成；
2.2. 此压铸铝箱体模组含有驱动芯片和输入缓冲芯片，连接到 LED 显示屏控制系统即
可显示视频、图像和文字信息等；
2.3. 此箱体可以按水平和垂直方向任意拼接，出厂会配置：正常加载文件，可定制：左旋、
右旋、倒立3 种加载文件，共 4 种加载文件，从而拼成不同大小的显示屏；
2.4. 箱体的特点：
超轻——重量轻，安装起来异常轻松；高对比度可达到良好的显示效果；
超薄——箱体采用压铸铝成型，强度高、韧性强、不易变形，为运输省力；
兼容——全新结构设计，满足吊装、叠装要求，满足户内、户外要求；
快捷——箱体上下左右连接采用快速锁紧机构， 安装精度高；
可靠——强度硬度高，散热效果好；
3.产品介绍
3.1.管芯参数：
封装 | 颜色 | 品牌 | 亮度 | 寿命 | 刷新频率 |
铜线 | RGB | 弘晟/晶台/国星 | ≥4500cd/㎡ | 100000h | ≥1920Hz/3840Hz |
3.2.模组参数：
模组 参数 | 像素点间距 | 2.604mm | 像素密度 | 147456/ M2 |
像素构成 | 1R1G1B | 模组分辨率 | （W）96*96（H） |
尺寸（长*宽*厚） | 250*250*17mm | 套件材质 | 聚碳酸酯 A 级料 |
iC | 2038S/16208S/2153/6363 | 刷新频率 | ≥1920Hz/3840Hz |
输入电压 | 5V | 最大电流 | 8A±0.1A |
模组功率 | ≤40W | 驱动方式 | 1/24 扫 |
3.3.箱体参数：
箱体 参数 | 箱体规格（宽*高*厚） | 500mm*1000mm*87mm |
箱体分辨率 | 192*384=73728Dots |
箱体面积 | 0.5 ㎡ |
箱体重量 | ≤13KG |
最大功耗（模组功率*一个箱体模组数量） | ≤340W |
平均功耗（最大功率的 1/2） | 136W |
3.4.屏体参数：
屏体 参数 | 亮度 | ≥4500cd/㎡ | 亮度均匀性 | >99% |
屏幕水平视角 | 170±5 ° | 屏幕垂直视角 | 170±5 ° |
最佳视距 | ≥2.6m | 盲点率 | 十万分之一 |
最大功耗 | ≤700W ㎡ | 使用环境 | 户外 |
平均功耗 | 280W ㎡ | 平整度 | ±0.15mm |
航插方式 | 直插 | 信号方式 | 直插 |
3.5.控制系统参数：
控制 系统 参数 | 接收卡 | 诺瓦/灵星雨/卡莱特 | 发送卡 | 诺瓦/灵星雨/卡莱特 |
亮度调节 | 256 级手动/自动 | 显示颜色 | 43980 亿种 |
刷新频率 | ≥1920Hz/3840Hz | 换帧频率 | ≥60 帧/秒 |
视频处理器 | 标配：卡莱特或诺瓦 |

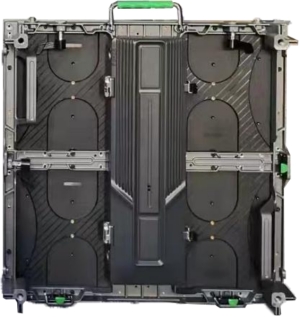

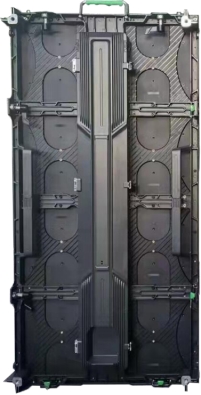

4.实拍介绍
5.配件实拍
5.1模组
5.2.电源
5.3.接收卡
5.4.排线

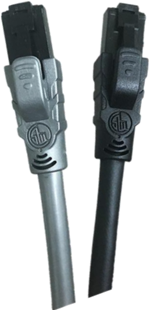

5.5.航插线、信号线
夜光网线
5.6.螺丝、固定片
5.7.航空箱
5.8.配电箱
5.9. 日子架
5.10.配重
5.11.装车滑道
