一、主要技术参数
室外全彩 P3.076 ( 1415 )
P3.076outdoor Full color DisplaysMD1415(1R1G1B)
分项 Item | 技术参数 Technical parameter |
板 Panel | 单元板尺寸 Dimension | （W）320mm*160mm（H） |
点间距离 Pixel pitch | 3.076mm |
物理密度 Pixel Density | 105688/ M2 |
发光点颜色 Pixel configuration | 1R1G1B |
灯体 LED specification | SMD1415 |
单元板分辨率 Pixel resolution | （W）104*52（H） |
单元板平均功率 Average power | 16W |
单元板电流 Panel current | 8A |
单元板重量 Panel weight | 0.40KG |
箱体 Cabinet&Bracket 托架 | 湿度 Humidity | 10%-95%RH |
单元板数量 Quantity of panel | 19.5PCS |
单元板接口 Hub connecting | HUB75 |
最佳视角 Best viewing angle | Horizontal >170 Vertical>120 |
最佳视距 Best viewing distance | 5-30M |
工作温度 Working temperature | -20-+60 |
单元板供电 Panel power supply | 5V40A |
屏体供电 Screen power supply | 220VAC/50HZ+_ 10% |
最大功率 Max power | <1000W/M² |
平均功率 Average power | 350W |
电源使用数量 power quantity | 200W/4PCS |
技 术 参 数 Technical parameter | 驱动器件 Driving device | 2038SConstant current drive |
扫描方式 Drive type | 1/13Scanning |
刷新频率 Refresh frequency | ≥1920HZ/S/3840Hz |
显示颜色 Display color | 4096*4096*4096 |
亮度 Brightness | 4500cd/M2 |
使用寿命 Life span | 100000Hours |
通 讯 距 离 Communication distance | <100M |
二、 产品特点
★ 采用标准通用 320*160mm尺寸的显示模组。
★ 高品质灯珠，经过多重高低温实验及扫描分层仪检测，性价比高，性能稳定。
★ 标准模组之间箱体通用，缩短客户交期，客户在更换不同点间距产品时钢结构 可以通用；
★ 产品高亮度、高刷新、防护等级高，适于户外媒体广告等场合。
★ 自主研发生产套件、面罩，纵横加强筋设计，高效防尘防护，墨色均匀、坚固 平整、抗紫外线模组套件，保障屏体平整不变形，显示效果更佳。
★ 户外高清 LED 显示屏成熟产品，各项规格领先同行业，全球各地均有成熟案例。
★ 模块化设计，安装及维护成本低、速度快，且可带电热插拔。
★ 摄像头、有线、3G、WIFI技术、云播控、全网络接入等成熟的可选配套方案。 支持主流格式播放并支持DVI HDMI 3G/HD/SD 三速SDI 高清显示模式。广播级色域， 色温及亮度智能可调，色彩均匀、对比度高、画面靓丽自然。
★ 主要应用在户外广告传媒、政企工程、文化旅游、体育比赛、形象宣传、商业 地产领域。
三、 模组图片展示

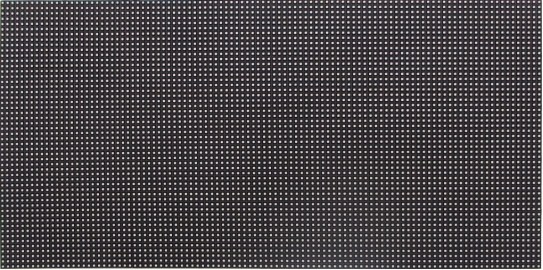

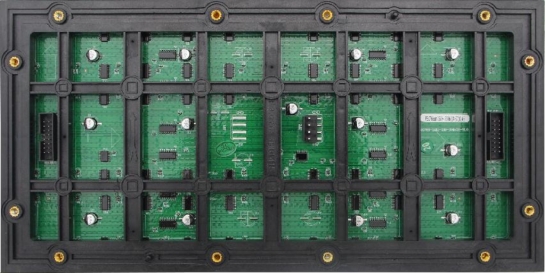

模组特点：
·独特面罩设计、颜色深黑、对比度高。
·统一模组尺寸 320*160mm。
·对称均匀、坚固平整。
·模组采用SMD1415灯，产品具有散热好，耐候性佳的特点。
·恒流驱动，1/13S 扫描。
·产品亮度高，亮度达到4500 cd/㎡以上，具有配光曲线好及角度一致 性佳的优点。
四、 箱体图片展示

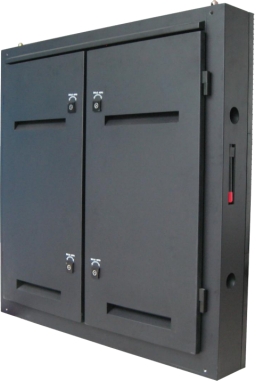

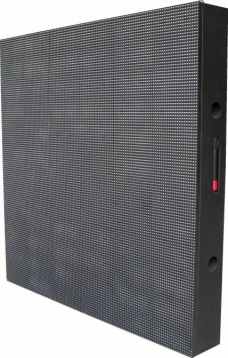

箱体特点：
·960*960mm 标准铁箱，适配所有 320*160mm 模组。
·统一安装孔位、统一防水胶圈、统一螺丝规格、统一电源线、接口，统 一箱体规格、统一包装尺寸、统一钢构设计。
· IP65 防水等级。
五、包装方式
包装采用优质纸箱，每个纸箱尺寸 575*370*395mm，每箱包装数量 40 张，每箱重量 19.7KG，模 组加装护角套，过热缩膜包装，内含珍珠棉护角，有效避免在搬运，运输途中由于碰撞导致的产品 损伤。

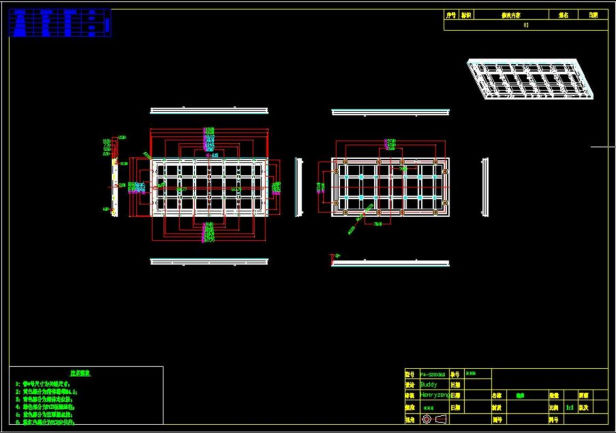

六、模组安装孔位
备注：所有尺寸的单位为 mm；外形公差为±0.2，孔径公差为±0.1。
七、安装方式(显示屏安装结构简易图)
注： 以上为目前显示屏安装中常用的六种安装方式，对于室内显示屏一般采 A\B\C\D 四种安装方式， 户外显示屏以上方式均可采用。
八、显示屏结构安装前检查事项
1.底层的结构是否牢固；
2.结构的宽度和高度是否准确，一般比显示屏尺寸大 20mm-50mm 为宜；
3.方筒和方筒的距离从底层到顶层都要严格保持一致，否则屏体在安装时会 产生缝隙，严重者到上层很难安装或者安装不上造成返工；
4.检查结构里面的通道位置是否合适，会不会挡住箱体的后盖门，否则在屏 体安装好以后，箱体的后盖门无法打开；
5.屏体两边的走线的孔会不会被挡住。

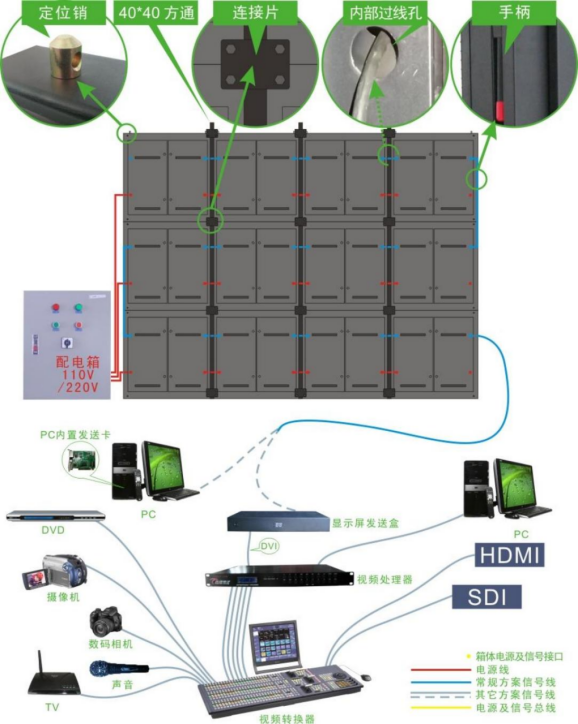

九、拆装维护、连线操作示意图
注：我公司将持续对现有产品进行升级改善，规格如有变更，恕不另行通知，该产品规格型号及技术指标解释权归我 公司所有。
