1 、产品使用注意事项
●包装好的产品应放在干燥的环境中,湿度要控制在 60%RH 以下,超过 60%RH 需除湿处理,特 别是在春天或霉雨天气需重点关注。环境温度要控制在 30℃ 以下,超过 30℃ 需降温处理;
●产品存放时间超过一个月,使用前需经过 6 小时的老化后才能正常使用。老化方式为:全亮亮 度设置 10% 1H, 全亮亮度设置 30% 1H, 全亮亮度设置 60% 2H, 全亮亮度设置 80% 1H, 全亮亮度设置 100% 1H(亮度逐渐递增老化);
●在使用与运输过程中,不得摔、推、挤、压单元板,以免损坏显示屏;
●在特殊环境使用的显示屏(1、海边、游泳池、洗浴场、地下室、隧道;2、化学品环境内、硫 化环境、卤素环境;3、沙尘、灰尘大的环境; 4、强紫外线环境; 5、强电磁场的环境;6、小于-20 度, 大于+40 度的环境),下单前需告知;
●接触产品的人员必需配带静电手环和静电手套,装配过程中各种工具必须严格接地;
●开箱前要确认是否为同一批次的模组。不同批次号的产品不能装在一个屏上,否则显示屏上将 会产生色块(马赛克)现象;

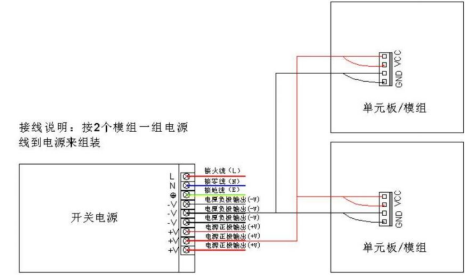

●安装模组时请注意检查电源端口的正确接线,必需正负极相对应后才能通电,如果正负极接反 模组会被烧毁,须及时断电以免发生火灾;使用 LED 显示屏专用开关电源,模组的极限工作电压小 于 5V,不得直接接入 220V,否则会造成整屏模组被烧毁;
●电源接线时需确保端子接头螺丝拧紧,防止松动导致接触电阻大引起烧线或产品损坏问题,M4 螺丝扭矩 6-8 Kgf/㎝² , M3 螺丝扭矩 4-6 Kgf/㎝² ;
●禁止在通电情况下拼装单元板,应将主电输入断开情况下进行单元板上墙拼装,不允许带插入 电源线和信号线拼装;
●点亮使用中禁止人员去触碰和触摸 LED 显示屏,以免人体摩擦产生的静电击穿 LED 灯及芯片等 元器件;
●安装的角度和高度需适宜,尖锐的边角需包装,防止强硬外壳对人体的伤害;
●在 10%~65%RH 相对湿度范围内,建议每天要开显示屏 1 次,每次正常使用 4 小时以上来去 除显示屏上的湿气;湿度高于 65%RH 或回潮天气,需对使用环境进行除湿处理,并建议每天正常使 用 8H 以上,并且晚上关好相关门窗,防止显示屏受潮造成不良。
●当显示屏长时间未使用时,需要预先把整屏亮度降低 50%播放视 12 小时,预热进行“除湿” 12H 避免 LED 屏受潮后工作损坏灯管
●为保证 LED 的使用寿命,请勿长期只显示静止画面或静止文字,而造成灯管亮度严重衰减或
导致批量死灯问题,请播放滚动画面或文字。
●拆装作业时不能有汗液或其它液体滴到显示屏上,如有滴到需要酒精清洗产品滴液位置,防止 液体腐蚀导致产品损坏。
2 、适用范围
主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。
3 、产品说明
●产品版本:本产品刷新率分为常规版本(3840Hz)和 TOP 版本(3840Hz)详见 5.4;
●室内 D 系列统一的套件尺寸和孔位,箱体孔位可通用;
●选用优质的表贴 1515 专用灯,屏体的墨色均匀,一致性佳,更真实地还原屏体色彩;
●LED 高密全彩屏专用驱动芯片:消除下鬼影、开路十字架,倍频刷新率提升 2/4/8 倍,改善低灰偏 色、低灰麻点和第一行偏暗等功能,抗干扰能力极佳;
●高清显示:高分辨率带来高清细腻的显示效果,且能达到像素点对像素点实时显示的效果,无 闪烁、无颗粒感;
●超大视角:水平视角可达 150 ° 以上,多方位观看,显示效果始终如一;
●高灰阶、超宽带载:灰度 12~14Bits 可调,显示画质清晰真实、播放效果鲜艳流畅;
●平整度佳: 自主研发与生产的多加强结构底壳,不易变形;
●简易安装、维护便捷:单元板底壳采用快拆式磁吸后盖,安装简便。
单元板图片
正视图 | | 背视图 |

|
(二代套件) |
(注:图片仅供参考,一切以实物为准)
4 、产品技术参数
单元板技术参数 |
像素点间距 | 1.860mm | 输入电压(直流) | 4.2-5.0V | 模组重量 | 0.45 ± 0.01kg |
像素构成 | 1R1G1B | 单元板功率 | ≤ 19W | 套件材料 | 聚碳酸脂 PC 料 |
长*宽*高 | 320*160*15mm | 最大电流 | 3.5 ± 0.3A | 铜螺母 | 6*8*M4 |
结构特点 | 灯驱合一 | 像素密度 | 288906Dots/㎡ | 驱动方式 | 1/43 扫恒流驱动 |
灯管类型 | SMD1515 | 单元板分辨率 | 172*86= 14792Dots | | |
可选控制卡 | 凯视达 G612C 、卡莱特 5A-75E 、诺瓦 DH7516 、灵星雨 Rv908M |
色温(K) | 3000-15960 可调 | 单元面积(㎡) | 0.0512 | | |
箱体技术参数 |
推荐箱体尺寸 | 640mm*480mm*70mm (长*宽*高) | 箱体材质 | 压铸铝/镁合金 |
箱体分辨率 | 344*258=88752 Dots | 最大功耗 | ≤ 114W |
箱体面积 | 0.3072 ㎡ | 平均功耗 | ≤45.6W |
箱体重量 | 4.1 ± 0.05kg | | |
屏体技术参数 |
亮度范围 | 400 - 450cd/㎡ | 说明:过分推崇高亮度,会严重牺牲显示屏的寿命 |
屏体水平视角 | 150 ± 10 ° | 屏体垂直视角 | 150 ± 10 ° |
最佳视距 | 2.5m | 使用环境 | 室内 |
每平方模组最大功率 | ≤ 371. 1w/m² | 亮度均匀性 | ≥ 97% |
配电功率(每平方最大功率÷78% ÷ 85%) | 559.7w/m² |
系统控制参数 |
灰度等级 | 红、绿、蓝 12-14bits | 显示颜色 | 43980 亿种 |
换帧频率 | ≥ 60 帧/秒 | 刷新频率 | ≥ 3840Hz(全灰度场) |
控制方式 | 计算机控制,逐点一一对应,视频同步 实时显示 | 亮度调节 | 256 级手动/自动 |
输入信号 | DVI/VGA,视频(多种制式),RGBHV 、复合视频信号、S-VIDEO,Ypbpr(HDTV) |
系统工作特性 |
理论使用寿命 | ≥10 万小时 | 平均无故障时间 | ≥1 万小时 |
衰减率(工作 3 年) | ≤15% | 连续失控点 | 0 |
工作温度范围 | -10 至 40℃ | 盲点率 | <0.0001 |
屏幕水平平整度 | <1mm/㎡ | 工作湿度范围 | 10%至 65%RH(无结露) |
屏幕垂直平整度 | <1mm/㎡ | | |
5.2 LED 管芯参数(1515 灯珠)
发光色 | 波长(nm) | 发光强度(mcd | 反向电流 IR | 测试条件 | 发光角度 (Typ.) | 正向电压 (v)(Typ.) |
(Typ.) | MIN | MAX | VR = 10V 时 |
R | 624.5 | 36 | 61.5 | 1 | IF=8MA | 110 ° | 1.6-2.4 |
G | 525 | 76 | 129 | 1 | IF=5MA | 110 ° | 2.4-3.4 |
B | 468 | 14.2 | 24.2 | 1 | IF=3MA | 110 ° | 2.4-3.4 |

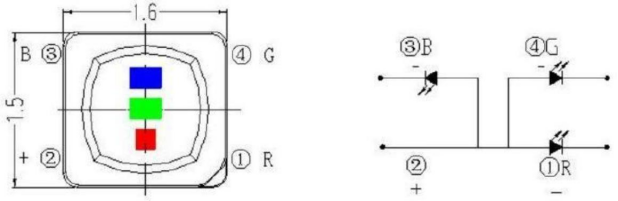

1515 灯珠产品规则 1515 灯珠极性表示
5.3 排针信号引脚定义(HUB75)
备注:信号为左右输入,使用时任选一边即可。
脚位图 | 脚位功能说明 |
PIN 脚位图 | 脚位号 | 功能 | 备注 | 脚位号 | 功能 | 备注 |
1 | ● | ● | 2 | 1 | R1 | 红色数据信号 | 2 | G1 | 绿色数据信号 |
3 | ● | ● | 4 | 3 | B1 | 蓝色数据信号 | 4 | GND | 电源地 |
5 | ● | ● | 6 | 5 | R2 | 红色数据信号 | 6 | G2 | 绿色数据信号 |
7 | ● | ● | 8 | 7 | B2 | 蓝色数据信号 | 8 | GND | 电源地 |
9 | ● | ● | 10 | 9 | A | A 扫描信号 | 10 | B | B 扫描信号 |
11 | ● | ● | 12 | 11 | C | C 扫描信号 | 12 | GND | 电源地 |
13 | ● | ● | 14 | 13 | CLK | 时钟锁存信号 | 14 | LAT | 移位锁存信号 |
15 | ● | ● | 16 | 15 | OE | 使能信号 | 16 | GND | 电源地 |
5.4 驱动 IC
恒流驱动 IC:4K 刷新率
该芯片是一款专为全彩 LED 显示屏设计的驱动 IC ,16 路 PWM 恒流输出,支持 1~64 扫任意扫。 片内采用电流精确控制技术,使得芯片间的电流误差低于±2.0% ,通道间误差低于±2.0% 。可选用不 同的外挂电阻对输出级电流大小进行调节,精确控制 LED 的发光亮度。
常规版本 | TOP 版本 |
高灰独立显示,高刷新率 | 低灰高刷,更高对比度 |
消除开路毛毛虫及坏点十字架 | 消除开路毛毛虫及坏点十字架 |
集成灯珠保护电路,减少灯珠损坏 | 有效解决高对比耦合、跨板色差 |
改善低灰色块、第一行偏暗 | 有效解决低灰色块、偏色、麻点、第一行偏暗 |
| 动态节能,消除无用功耗 |
行驱动 IC
该行驱动芯片是一款专为 LED 扫描屏设计的行驱动管,其集成串行译码电路及功率 PMOS 管, 采用 SOP16 的封装型式,内部集成防烧功率管、消上鬼影、LED 灯珠保护等功能。
特点
集成串行译码电路
集成 8 个功率 PMOS 输出 PIN
支持最大持续电流 2.5A
消影电位 8 档可调
5.5 管脚定义

恒流驱动 IC

行驱动 IC
管脚说明
名称 | 恒流驱动 IC 功能介绍 |
GND | 芯片地 |
SIN | 移位寄存器串行数据输入端口 |
SCLK | 移位寄存器时钟输入端口 |
LE | 据与指令的锁存端,不同的 LE 长度代表不同指令 |
OUT0~OUT15 | 恒流源输出端口 |
GLK | 显示时钟 |
SDO | 移位寄存器串行数据输出端口 |
R-EXT | 恒流设置端口,外接电阻到地设定恒流源最大电流值 |
VDD | 电源端 |
名称 | 行驱动 IC 功能介绍 |
VDD | 功率电源端 |
DIN | 移位寄存器串行数据输入端口 |
EN | 使能控制端 |
CLK | 移位寄存器输入时钟 |
OUT0~OUT7 | 8 路功率输出端口 |
GND | 接地端 |
DOUT | 移位寄存器串行数据输出端口 |
NC | 悬空 |
6 、电源及控制卡推荐带载
建议使用电源 | 单元板亮度 | 建议带载张数 |
推荐一 | 4.5V 40A | 400-450cd/㎡ | 6~8 |
推荐二 | 4.2V 40A | 400-450cd/㎡ | 6~8 |
|
|
注:需按标配加载程序加载
凯视达 |
G612C 推荐带载 | G616C 推荐带载 |
1 宽 8 高 | 172*688 点 | 1 宽 9 高 | 174*774 点 |
卡莱特 |
5A75E 推荐带载 | | |
1 宽 12 高 | 172*1032 点 | | |
诺瓦 |
DH7512 推荐带载 | DH7516 推荐带载 |
1 宽 12 高 | 172*1032 点 | 1 宽 10 高 | 172*860 点 |

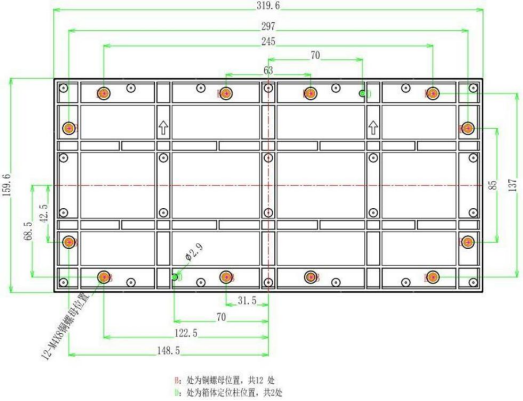

7 、安装孔位图

备注:如制作箱体,请提前告知并确认订单产品孔位图,具体详见 CAD 图;所有尺寸的单位为 mm。

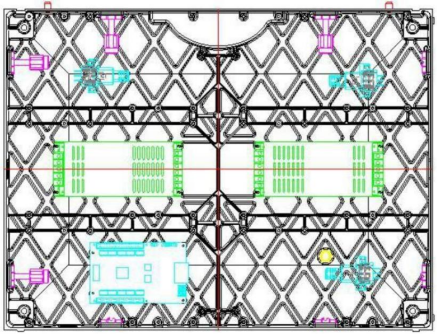

8 、箱体图
推荐使用 640*480mm 箱体孔位图

备注:单元板与箱体采用磁吸、前维护工艺,方便拆装;所有尺寸的单位为 mm。

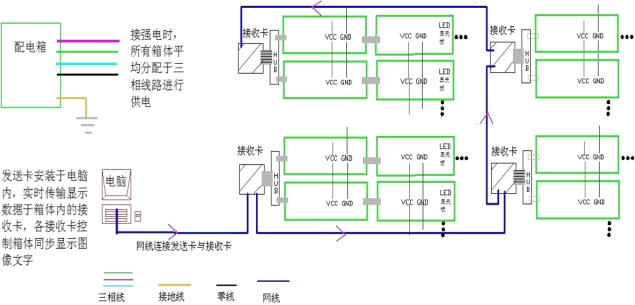

9 、显示屏电气连接简单示意图

10 、整屏验收要求及方法
●屏体亮度:将屏体调成全亮状态,在电脑上将测试软件里面的亮度有效率调到 80% ,10 分钟 内使用光枪对屏体进行亮度测量。测量亮度时,要求光枪要对准屏体,最好是测量时光枪能与屏体保 持水平,确保让观察窗口黑色位置覆盖 16 个像素点以上,调整焦距让自己能够清晰看到发光点后再 进行测量、读数;
●可视角度:测量时人站在屏体左右 150°的位置,屏体下视角 70°位置观看(即屏体垂直视角 140°) , 要求屏体无明显黑斑、无明显暗块问题;
●接地:开关电源外壳、箱体、屏体结构正确接地,接地点正确接地标标识,要求接地电阻≤ 10 欧, 每 半年进行一次点检;
●防雷处理:要求建筑物有避雷针或避雷带设施并有效接地,要求配电箱有配求配电箱有配浪涌 保护器,对避雷设施,每半年进行一次点检。
