1 、产品使用注意事项
●包装好的产品应放在干燥的环境中，湿度要控制在 60%RH 以下，超过 60%RH 需除湿处理，特 别是在春天或霉雨天气需重点关注。环境温度要控制在 30℃ 以下，超过 30℃ 需降温处理；
●产品存放时间超过一个月，使用前需经过 6 小时的老化后才能正常使用。老化方式为：全亮亮 度设置 10% 1H, 全亮亮度设置 30% 1H, 全亮亮度设置 60% 2H, 全亮亮度设置 80% 1H, 全亮亮度设置 100% 1H（亮度逐渐递增老化）；
●在使用与运输过程中，不得摔、推、挤、压单元板，以免损坏显示屏；
●在特殊环境使用的显示屏（1、海边、游泳池、洗浴场、地下室、隧道；2、化学品环境内、硫 化环境、卤素环境；3、沙尘、灰尘大的环境; 4、强紫外线环境; 5、强电磁场的环境；6、小于-20 度， 大于+40 度的环境），下单前需告知；
●接触产品的人员必需配带静电手环和静电手套，装配过程中各种工具必须严格接地；
●开箱前要确认是否为同一批次的模组。不同批次号的产品不能装在一个屏上，否则显示屏上将 会产生色块（马赛克）现象；
●安装模组时请注意检查电源端口的正确接线，必需正负极相对应后才能通电，如果正负极接反 模组会被烧毁，须及时断电以免发生火灾；使用 LED 显示屏专用开关电源，模组的极限工作电压小 于 5V，不得直接接入 220V，否则会造成整屏模组被烧毁；
●电源接线时需确保端子接头螺丝拧紧，防止松动导致接触电阻大引起烧线或产品损坏问题，M4 螺丝扭矩 6－8 Kgf/㎝² , M3 螺丝扭矩 4－6 Kgf/㎝² ;
●禁止在通电情况下拼装单元板，应将主电输入断开情况下进行单元板上墙拼装，不允许带插入 电源线和信号线拼装；
●点亮使用中禁止人员去触碰和触摸 LED 显示屏，以免人体摩擦产生的静电击穿 LED 灯及芯片等 元器件；
●安装的角度和高度需适宜，尖锐的边角需包装，防止强硬外壳对人体的伤害；
●在 10%～65%RH 相对湿度范围内，建议每天要开显示屏 1 次，每次正常使用 4 小时以上来去 除显示屏上的湿气；湿度高于 65%RH 或回潮天气，需对使用环境进行除湿处理，并建议每天正常使 用 8H 以上，并且晚上关好相关门窗，防止显示屏受潮造成不良。
●当显示屏长时间未使用时，需要预先把整屏亮度降低 50%播放视 12 小时，预热进行“除湿” 12H 避免 LED 屏受潮后工作损坏灯管
●为保证 LED 的使用寿命，请勿长期只显示静止画面或静止文字，而造成灯管亮度严重衰减或
导致批量死灯问题，请播放滚动画面或文字。
●拆装作业时不能有汗液或其它液体滴到显示屏上，如有滴到需要酒精清洗产品滴液位置，防止 液体腐蚀导致产品损坏。
2 、适用范围
主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。
3 、产品说明
●产品版本：本产品刷新率分为常规版本（3840Hz)和 TOP 版本(3840Hz)详见 5.4；
●室内 D 系列统一的套件尺寸和孔位，箱体孔位可通用；
●选用优质的表贴 1010 专用灯，屏体的墨色均匀，一致性佳，更真实地还原屏体色彩；
●LED 高密全彩屏专用驱动芯片：消除下鬼影、开路十字架，倍频刷新率提升 2/4/8 倍，改善低灰偏 色、低灰麻点和第一行偏暗等功能，抗干扰能力极佳；
●高清显示：高分辨率带来高清细腻的显示效果，且能达到像素点对像素点实时显示的效果，无 闪烁、无颗粒感；
●超大视角：水平视角可达 160 ° 以上，多方位观看，显示效果始终如一；
●高灰阶、超宽带载：灰度 13～14Bits 可调，显示画质清晰真实、播放效果鲜艳流畅；
●平整度佳： 自主研发与生产的多加强结构底壳，不易变形；
●简易安装、维护便捷：单元板底壳采用快拆式磁吸后盖，安装简便。
单元板图片
正视图 | | 背视图 |
|
（二代套件） |
（注：图片仅供参考，一切以实物为准）
4 、产品技术参数
单元板技术参数 |
像素点间距 | 1.25mm | 输入电压（直流） | 4.2-5.0V | 模组重量 | 0.46 ± 0.01kg |
像素构成 | 1R1G1B | 单元板功率 | ≤ 15W | 套件材料 | 聚碳酸脂 PC 料 |
长*宽*高 | 320*160*15mm | 最大电流 | 2.7 ± 0.3A | 铜螺母 | 6*8*M4 |
结构特点 | 灯驱合一 | 像素密度 | 640000Dots/㎡ | 驱动方式 | 1/64 扫恒流驱动 |
灯管类型 | SMD1010 | 单元板分辨率 | 256*128=32768Dots | | |
可选控制卡 | 凯视达 G628C 、卡莱特 E320 、诺瓦 DH3208 |
色温(K) | 3000-15960 可调 | 单元面积(㎡) | 0.0512 | | |
箱体技术参数 |
推荐箱体尺寸 | 640mm*480mm*70mm (长*宽*高) | 箱体材质 | 压铸铝/镁合金 |
箱体分辨率 | 512*384= 196608 Dots | 最大功耗 | ≤ 90W |
箱体面积 | 0.3072 ㎡ | 平均功耗 | ≤ 36W |
箱体重量 | 4.1 ± 0.05kg | | |
屏体技术参数 |
亮度范围 | 350 - 400cd/㎡ | 说明：过分推崇高亮度，会严重牺牲显示屏的寿命 |
屏体水平视角 | 160 ± 10 ° | 屏体垂直视角 | 150 ± 10 ° |
最佳视距 | 2.5m | 使用环境 | 室内 |
每平方模组最大功率 | ≤ 292.9w/m² | 亮度均匀性 | ≥ 97% |
配电功率（每平方最大功率÷78% ÷ 85%) | 441.8w/m² |
系统控制参数 |
灰度等级 | 红、绿、蓝 13-14bits | 显示颜色 | 43980 亿种 |
换帧频率 | ≥ 60 帧/秒 | 刷新频率 | ≥ 3840Hz(全灰度场) |
控制方式 | 计算机控制，逐点一一对应，视频同步 实时显示 | 亮度调节 | 256 级手动/自动 |
输入信号 | DVI/VGA,视频（多种制式），RGBHV 、复合视频信号、S-VIDEO,Ypbpr(HDTV) |
系统工作特性 |
理论使用寿命 | ≥10 万小时 | 平均无故障时间 | ≥1 万小时 |
衰减率（工作 3 年） | ≤15% | 连续失控点 | 0 |
工作温度范围 | -10 至 40℃ | 盲点率 | <0.0001 |
屏幕水平平整度 | <1mm/㎡ | 工作湿度范围 | 10%至 65%RH(无结露) |
屏幕垂直平整度 | <1mm/㎡ | | |
5.2 LED 管芯参数(1010 灯珠)
发光色 | 波长(nm) | 发光强度（mcd | 反向电流 IR | 测试条件 | 发光角度 (Typ.) | 正向电压 (v)(Typ.) |
(Typ.) | MIN | MAX | VR = 10V 时 |
R | 617-627 | 13 | 27 | 0.2 | IF=5MA | 110° | 1.7-2.4 |
G | 520-540 | 50 | 90 | 0.2 | IF=3MA | 110° | 2.7-3.4 |
B | 455-480 | 10 | 21 | 0.2 | IF=3MA | 110° | 2.7-3.4 |
1010 灯珠产品规则
1010 灯珠极性表示
5.3 排针信号引脚定义（HUB320）
备注：信号为左右输入，使用时任选一边即可。
脚位图 | 脚位功能说明 |
PIN 脚位图 | 脚位号 | 功能 | 备注 | 脚位号 | 功能 | 备注 |
1 | ● | ● | 2 | 1 | R1 | 红色数据信号 | 2 | G1 | 绿色数据信号 |
3 | ● | ● | 4 | 3 | B1 | 蓝色数据信号 | 4 | GND | 电源地 |
5 | ● | ● | 6 | 5 | R2 | 红色数据信号 | 6 | G2 | 绿色数据信号 |
7 | ● | ● | 8 | 7 | B2 | 蓝色数据信号 | 8 | GND | 电源地 |
9 | ● | ● | 10 | 9 | R3 | 红色数据信号 | 10 | G3 | 绿色数据信号 |
11 | ● | ● | 12 | 11 | B3 | 蓝色数据信号 | 12 | GND | 电源地 |
13 | ● | ● | 14 | 13 | R4 | 红色数据信号 | 14 | G4 | 绿色数据信号 |
15 | ● | ● | 16 | 15 | B4 | 蓝色数据信号 | 16 | GND | 电源地 |
17 | ● | ● | 18 | 17 | A | A 扫描信号 | 18 | B | B 扫描信号 |
19 | ● | ● | 20 | 19 | C | C 扫描信号 | 20 | D | D 扫描信号 |
21 | ● | ● | 22 | 21 | E | E 扫描信号 | 22 | GND | 电源地 |
23 | ● | ● | 24 | 23 | CLK | 时钟信号 | 24 | LAT | 移位锁存信号 |
25 | ● | ● | 26 | 25 | OE | 使能信号 | 26 | GND | 电源地 |
5.4 驱动 IC
恒流驱动 IC：4K 刷新率
该芯片是一款专为全彩 LED 显示屏设计的驱动 IC ，16 路 PWM 恒流输出，支持 1~64 扫任意扫。 片内采用电流精确控制技术，使得芯片间的电流误差低于±2.0% ，通道间误差低于±2.0% 。可选用不 同的外挂电阻对输出级电流大小进行调节，精确控制 LED 的发光亮度。
常规版本 | TOP 版本 |
高灰独立显示，高刷新率 | 低灰高刷，更高对比度 |
消除开路毛毛虫及坏点十字架 | 消除开路毛毛虫及坏点十字架 |
集成灯珠保护电路，减少灯珠损坏 | 有效解决高对比耦合、跨板色差 |
改善低灰色块、第一行偏暗 | 有效解决低灰色块、偏色、麻点、第一行偏暗 |
| 动态节能，消除无用功耗 |
行驱动 IC
该行驱动芯片是一款专为 LED 扫描屏设计的行驱动管，其集成串行译码电路及功率 PMOS 管， 采用 SOP16 的封装型式，内部集成防烧功率管、消上鬼影、LED 灯珠保护等功能。
特点
集成串行译码电路
集成 8 个功率 PMOS 输出 PIN
支持最大持续电流 2.5A
消影电位 8 档可调
5.5 管脚定义
恒流驱动 IC
行驱动 IC
管脚说明
名称 | 恒流驱动 IC 功能介绍 |
GND | 芯片地 |
SIN | 移位寄存器串行数据输入端口 |
SCLK | 移位寄存器时钟输入端口 |
LE | 据与指令的锁存端，不同的 LE 长度代表不同指令 |
OUT0～OUT15 | 恒流源输出端口 |
GLK | 显示时钟 |
SDO | 移位寄存器串行数据输出端口 |
R-EXT | 恒流设置端口，外接电阻到地设定恒流源最大电流值 |
VDD | 电源端 |
名称 | 行驱动 IC 功能介绍 |
VDD | 功率电源端 |
DIN | 移位寄存器串行数据输入端口 |
EN | 使能控制端 |
CLK | 移位寄存器输入时钟 |
OUT0~OUT7 | 8 路功率输出端口 |
GND | 接地端 |
DOUT | 移位寄存器串行数据输出端口 |
NC | 悬空 |
6 、电源及控制卡推荐带载
建议使用电源 | 单元板亮度 | 建议带载张数 |
推荐一 | 4.5V 40A | 350 - 400cd/㎡ | 6~8 |
推荐二 | 4.2V 40A | 350 - 400cd/㎡ | 6~8 |
|
|
注：需按标配加载程序加载
凯视达 |
G628C 推荐带载 | |
1 宽 4 高 | 256*512 点 | | |
卡莱特 |
E320 推荐带载 | | |
2 宽4 高（对开 | 512*512 点 | | |
诺瓦 |
DH3208 推荐带载 | |
2 宽4 高（对开 | 512*512 点 | | |

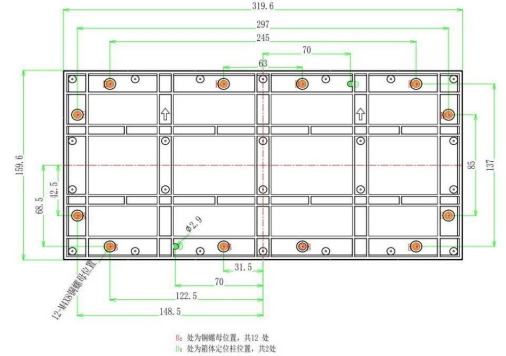

7 、安装孔位图
备注：如制作箱体，请提前告知并确认订单产品孔位图，具体详见 CAD 图；所有尺寸的单位为 mm。

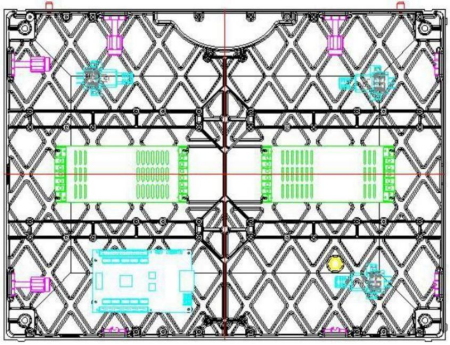

8 、箱体图
推荐使用 640*480mm 箱体孔位图
备注：单元板与箱体采用磁吸、前维护工艺，方便拆装；所有尺寸的单位为 mm。

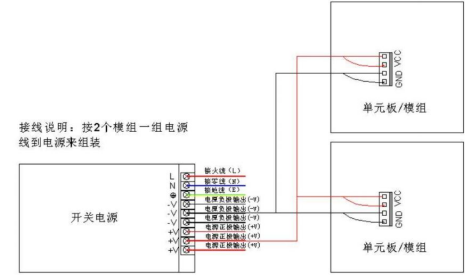

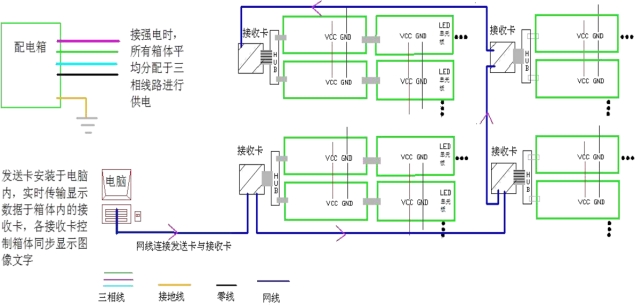

9 、显示屏电气连接简单示意图
10 、整屏验收要求及方法
●屏体亮度：将屏体调成全亮状态，在电脑上将测试软件里面的亮度有效率调到 80% ，10 分钟 内使用光枪对屏体进行亮度测量。测量亮度时，要求光枪要对准屏体，最好是测量时光枪能与屏体保 持水平，确保让观察窗口黑色位置覆盖 16 个像素点以上，调整焦距让自己能够清晰看到发光点后再 进行测量、读数；
●可视角度：测量时人站在屏体左右 160°的位置，屏体下视角 70°位置观看（即屏体垂直视角 140°) , 要求屏体无明显黑斑、无明显暗块问题；
●接地：开关电源外壳、箱体、屏体结构正确接地，接地点正确接地标标识，要求接地电阻≤ 10 欧， 每 半年进行一次点检；
●防雷处理：要求建筑物有避雷针或避雷带设施并有效接地，要求配电箱有配求配电箱有配浪涌 保护器，对避雷设施，每半年进行一次点检。
